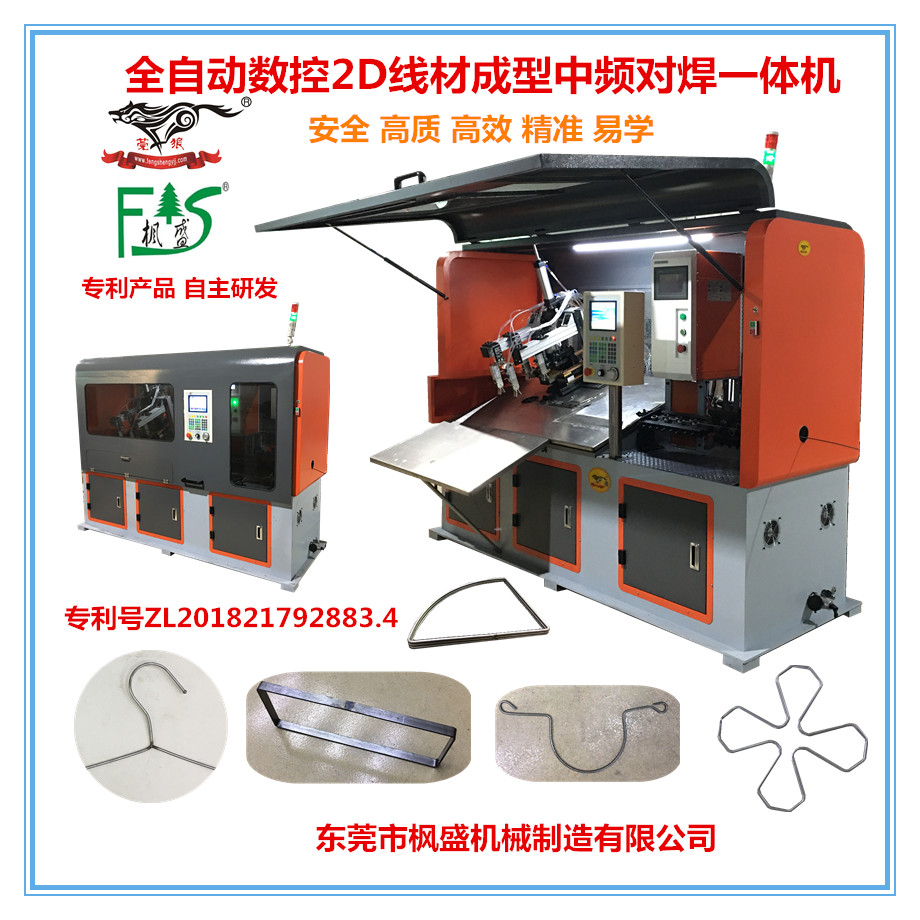

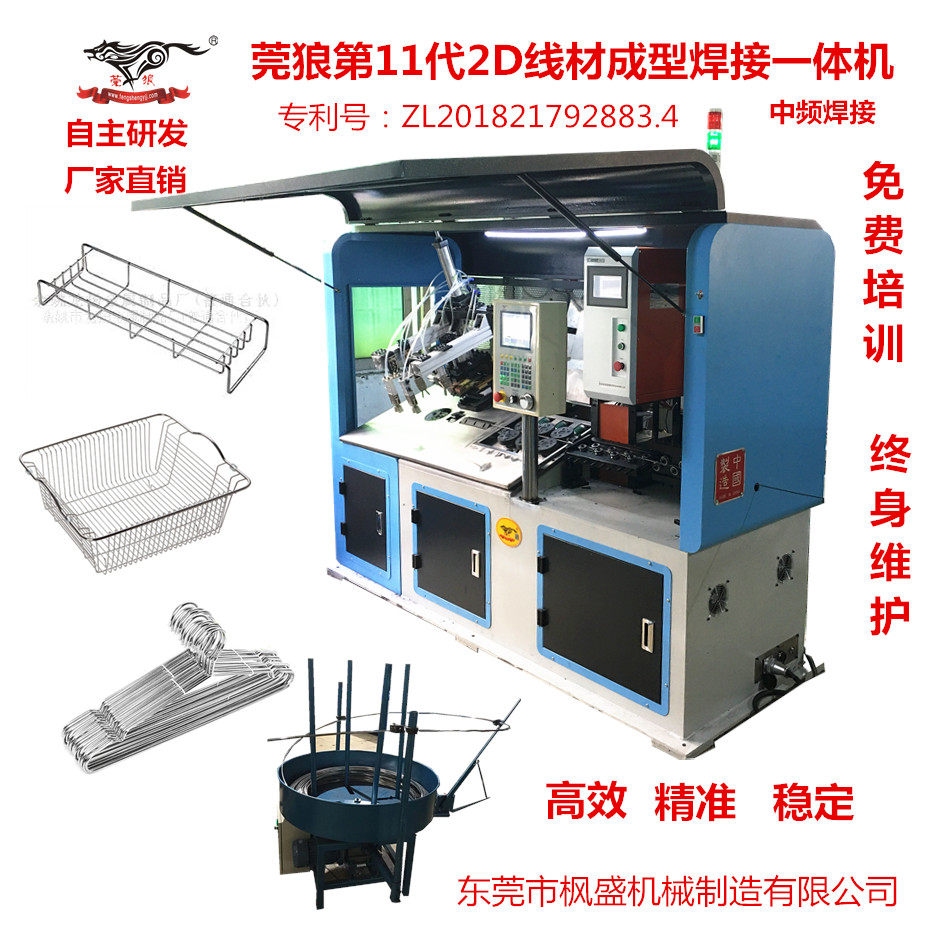

FS-DG202-18-18全自動精密2D線材焊接一體成型機



本公司全新研發的精密2D線材焊接一體成型機，采用新型運動控制系統，完全實現人機對話，使操作調試簡單，搭載優良對焊設備，實現成型焊接一體化，線材成型主機比以往的PLC控制系統操作簡單，精確度高，信息儲存量大，主機與中頻對焊設備完美結合，真正實現全自動成型。

 本機傳動裝置采用高精度和進口配件，多臺伺服電機驅動，內外模均可轉動，大大提高了折彎的靈活性多樣性，大大提高送線和折彎的精準度。是目前全自動2D線材成型焊接一體機的翹楚



2D金屬線材成型機運用領域







一、汽車零部件：汽車座椅骨架、門鎖拉桿、蛇形簧，包括單蛇與雙蛇、汽車貓頭卡簧、汽車安全帶卡簧、汽車座托鋼絲件，摩托車零配件，自行車零配件，車筐都比較適合用線材成型機來生產；



二、日用五金制品：廚房展示架、置物架、打蛋器、櫥柜拉籃、冰箱格架、洗手間里面用的置物架鋼



絲制品、超市購物籃、推車、展示掛件等。



 三、鐵線工藝制品、燈飾線成型制品、漁具配件制品，包括紅酒架、KTV里面的水果盆、圣誕節的各



種鋼絲成型的禮物，都用到那些形狀各異的鋼絲或者鐵線繞成的平面或者立體件。



 四、各種籠具加工：寵物籠、鳥籠、狗籠、養殖籠、捕鼠籠等。



五、衣架、鞋掛、窗簾鉤、貨架鉤、展示架鉤等各種掛鉤。







2D金屬線材成型機結構參數說明

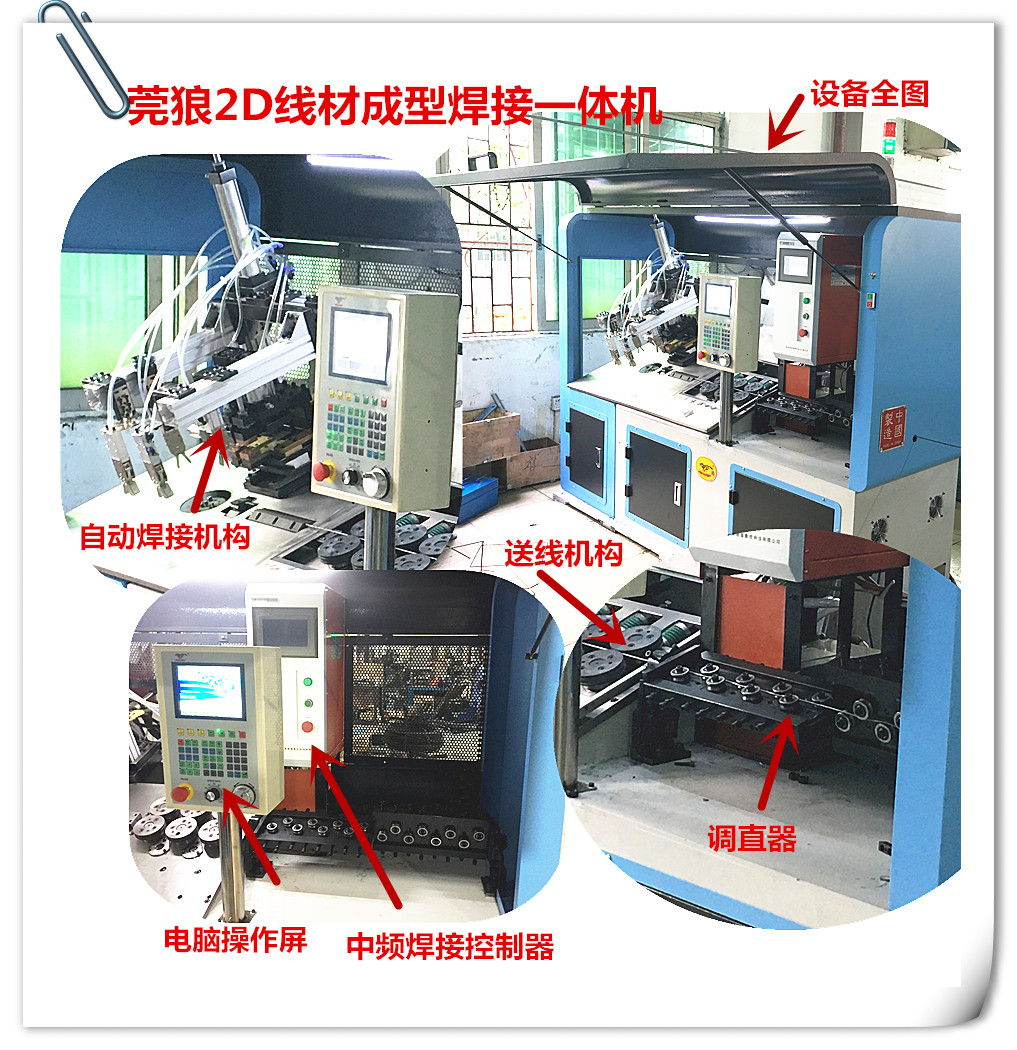

 一、機器結構



1、機器結構組成包括：機臺、放料架。



機臺構成：1）、送料總成，2）、調直塊，3）、彎線總成，4）、電器控制部分。5）、焊接總成（中頻焊或者氬弧焊可按客戶需要配置





二、技術參數



1.電源：380V（三相五線）/220V60HZ



2.額定功率：采用四臺伺服電機驅動，



送線電機  4.5KW（日本）



折彎電機  2.3KW



內模升降電機0.75KW



切刀統電機：1.5KW



3.最大裁切鐵線直徑：φ6.5-10mm



4.折彎鐵線直徑范圍：φ2.5-6.5-10mm



5.整體折彎精度：±0.2



6.效率：15只/min（300長度左右折單個角）



7.外形尺寸：2500X1000X1650



8.凈重:900KG

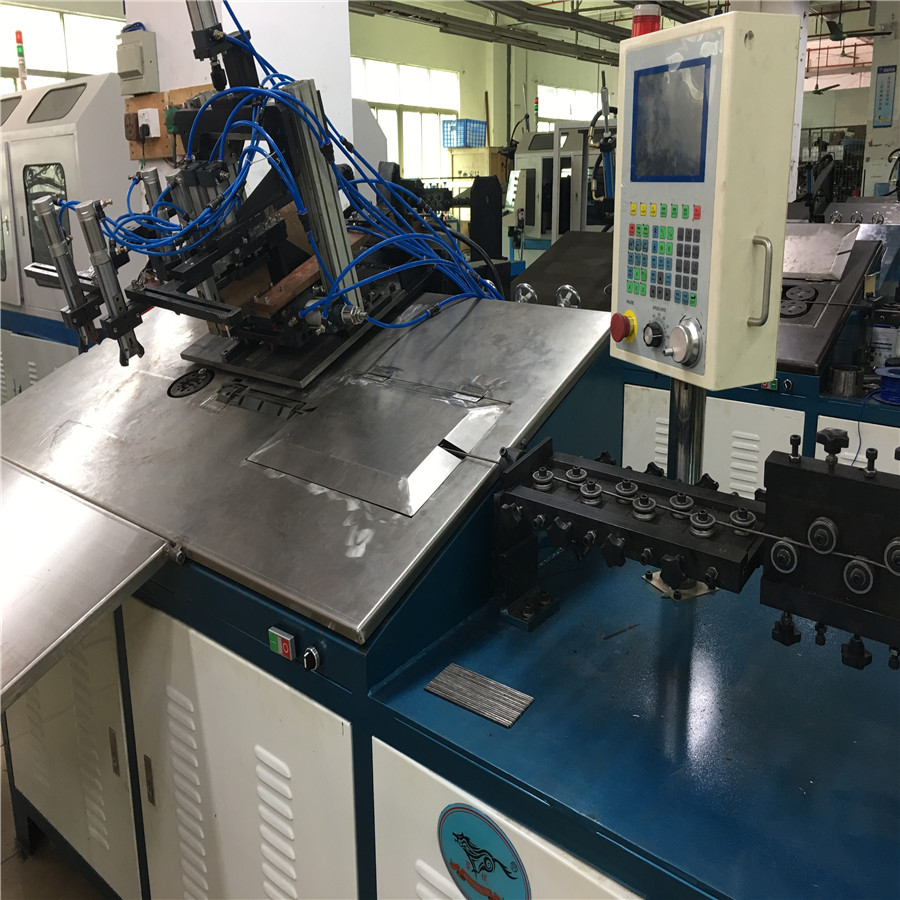

本機通過控制面板可實現人機對話，（點擊主菜單頁面下可以進入次級菜單，包含日期時間顯示）。



注意事項：



當你處于自動操作畫面無法使用手動模式的情況下，主菜單是跳轉到手動界面的跳板。



2、自動控制操作界面：



操作界面的設置項目如下：



1)復位次數設置項，此設置次數為自動運行間隔多少次，執行折彎及內模伺服的復位，以達到精度偏差校準的目的（出廠設置500次為佳）



2)生產數量設置項，此設置項為自動控制產量停機功能，例如需要生產1000個產品，輸入1000，當生產數量達到1000后，則自動停機。



3)按計數清零可以置零。



4)折彎原點偏差值設置項，此項目為折彎頭的起點偏移復位接近點的位置（可為0）



5)自動速比項，自動狀態下，整體速度輸出的頻率。



（建議30-85%左右）視產品標準設置。此項提升效率的同時亦降低產品質量

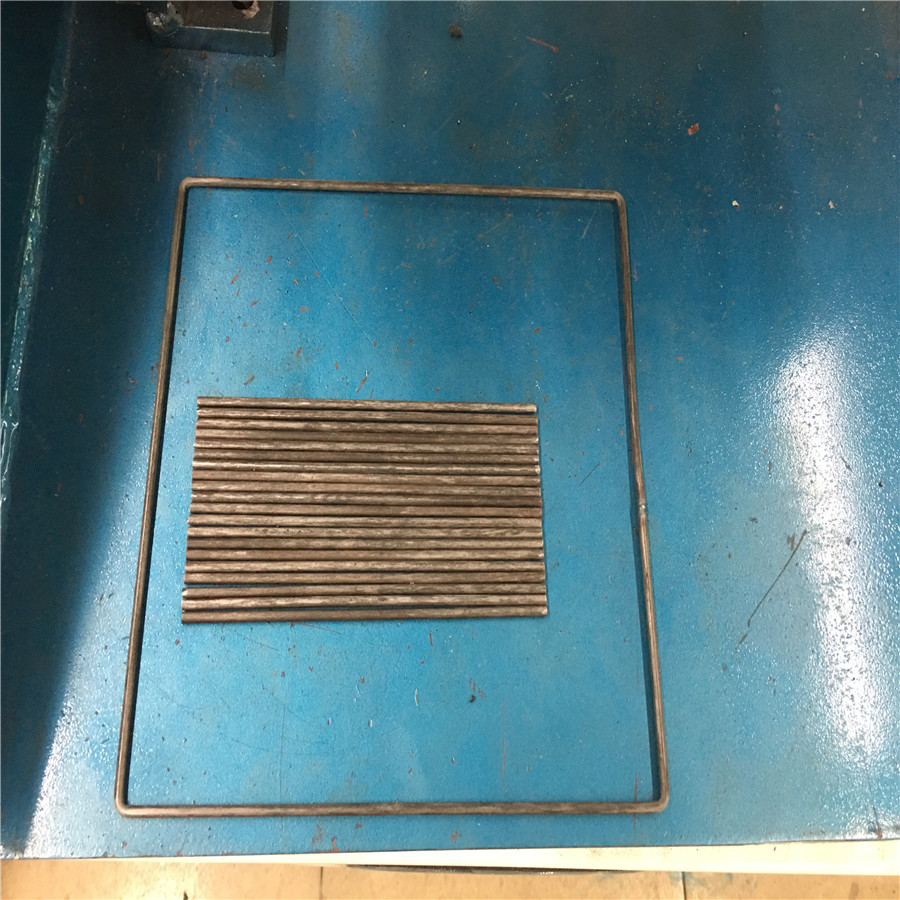

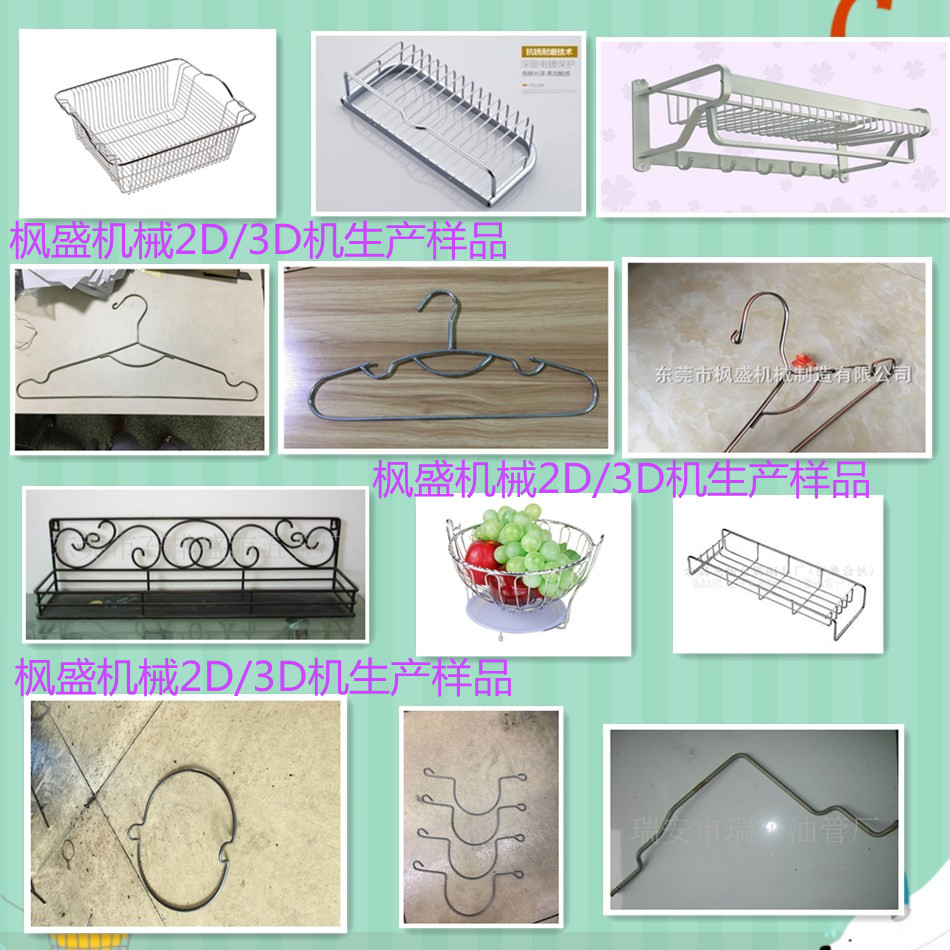

產品案例：

。
